冲压模具详细参数

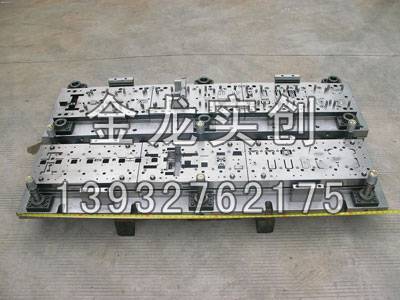

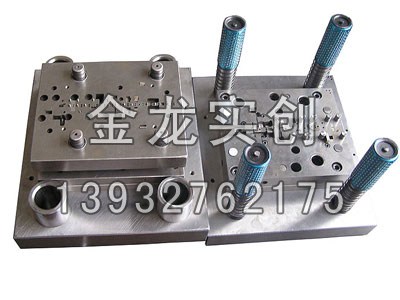

冲压模具1 冲压模具2

  冲压模具是在冷冲压加工中,将材料(金属或非金属)加工成零件(或半成品)的一种工艺装备,称为冷冲压模具(俗称冷冲模)。冲压,是在室温下,利用安装在压力机上的模具对材料施加压力,使其产生分离或塑性变形,从而获得所需零件的一种压力加工方法。
  冲压模具是冲压生产   的工艺装备,是技术密集型产品。冲压件的质量、生产效率以及生产成本等,与模具设计和制造有直接关系。模具设计与制造技术水平的高低,是衡量一个   产品制造低的重要标志之一,在很大程度上决定着产品的质量、效益和新产品的能力。
冲压模具的形式很多,冲模也依工作性质,模具构造,模具材料三方面来分类。根据工艺性质分类:
  a.冲裁模 沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。
  b.弯曲模 使板料毛坯或其他坯料沿着直线(弯曲线)产生弯曲变形,从而获得   角度和形状的工件的模具。
  c.拉深模 是把板料毛坯制成开口空心件,或使空心件进一步改变形状和尺寸的模具。
  d.成形模 是将毛坯或半成品工件按图凸、凹模的形状直接复制成形,而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、模等。
  e. 铆合模 是借用外力使参与的零件按照   的顺序和方式连接或搭接在一起,进而形成一个整体。
根据工序组合程度分类:
  a.单工序模 在压力机的一次行程中,只完成一道冲压工序的模具。
  b.复合模 只有一个工位,在压力机的一次行程中,在同一工位上同时完成两道或两道以上冲压工序的模具。
  c.级进模(也称连续模) 在毛坯的送进方向上,具有两个或   多的工位,在压力机的一次行程中,在不同的工位上逐次完成两道或两道以上冲压工序的模具。
  d.传递模 综合了单工序模和级进模的特点,利用机械手传递系统,实现产品的模内传递,可以提高产品的生产效率,减低产品的生产成本,节俭材料成本,并且质量稳定。
依产品的加工方法分类:
  依产品加工方法的不同,可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。
  a. 冲剪模具:是以剪切作用完成工作的,常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。
  b.弯曲模具:是将平整的毛胚弯成一个角度的形状,视零件的形状、精度及生产量的多寡,乃有多种不同形式的模具,如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。
  c.抽制模具:抽制模具是将平面毛胚制成有底无缝容器。
  d.成形模具:指用各种局部变形的方法来改变毛胚的形状,其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。
  e.压缩模具:是利用压力,使金属毛胚流动变形,成为所需的形状,其种类有挤制冲模、压花冲模、压印冲模、端压冲模。
